كيفية برمجة آلة قطع حجر CNC؟

برمجة آلة قطع الحجر CNC (CNC العددي) هي مهارة حاسمة في صناعة معالجة الحجر. بصفتنا موردًا رئيسيًا لآلة القطع الحجرية ، فإننا نتفهم أهمية البرمجة الفعالة والدقيقة لتحقيق نتائج القطع الحجرية عالية الجودة. في هذه المدونة ، سنرشدك خلال عملية برمجة آلة قطع حجر CNC ، من الأساسيات إلى تقنيات أكثر تقدمًا.

فهم أساسيات آلات قطع حجر CNC

قبل الغوص في البرمجة ، من الضروري أن يكون لديك فهم جيد لآلة قطع حجر CNC نفسها. تم تجهيز هذه الآلات بنظام تحكم محوسب يسمح بحركة دقيقة وقطع المواد الحجرية. تتضمن المكونات الرئيسية لآلة قطع حجر CNC أداة القطع (مثل شفرة المنشار أو بتات جهاز التوجيه) ، ونظام التحكم في الحركة ، وواجهة البرنامج.

نظام التحكم في الحركة مسؤول عن تحريك أداة القطع على طول محاور مختلفة (عادةً محاور X و Y و Z) لإنشاء التخفيضات المطلوبة. واجهة البرنامج ، من ناحية أخرى ، هي المكان الذي ستقوم فيه بإدخال تعليمات القطع والأوامر.

التحضير للبرمجة

1. اختيار المواد والتحضير

تتمثل الخطوة الأولى في برمجة آلة قطع حجر CNC في تحديد المواد الحجرية المناسبة لمشروعك. أنواع مختلفة من الحجر ، مثل الرخام والجرانيت والحجر الجيري ، لها مستويات مختلفة من صلابة وكثافة ، والتي يمكن أن تؤثر على عملية القطع. بمجرد اختيار الحجر ، يجب إعداده بشكل صحيح. قد يتضمن ذلك تنظيف السطح ، وقياس الأبعاد بدقة ، وتأمينه بحزم على قابلية عمل الماكينة.

2. تصميم نمط القطع

بعد ذلك ، ستحتاج إلى تصميم نمط القطع. يمكن القيام بذلك باستخدام برنامج CAD (CAD - تصميم بمساعدة). يتيح لك برنامج CAD إنشاء نماذج مفصلة ثنائية الأبعاد أو ثلاثية الأبعاد من التخفيضات المطلوبة. يمكنك رسم الأشكال والمنحنيات والخطوط بدقة ، وضبط الأبعاد حسب الحاجة. بعض برامج CAD الشعبية لقطع الحجر تشمل AutoCAD و Sketchup.

3. اختيار أداة القطع الصحيحة

يعد اختيار أداة القطع المناسبة أمرًا بالغ الأهمية لتحقيق أفضل النتائج. يعتمد اختيار أداة القطع على نوع الحجر ، ونمط القطع ، والنهاية المطلوبة. على سبيل المثال ، يتم استخدام شفرة المنشار الماس - الماس عادة للتخفيضات المستقيمة في الحجارة الصلبة مثل الجرانيت ، في حين أن بت جهاز التوجيه قد يكون أكثر ملاءمة للنحت المعقد والتشكيل.

برمجة آلة قطع حجر CNC

1. استيراد التصميم إلى برنامج CAM

بعد تصميم نمط القطع في برنامج CAD ، تتمثل الخطوة التالية في استيراد التصميم إلى برنامج CAM (CAM -COMPUTER - ASEDENTURING). يأخذ برنامج CAM تصميم CAD ويحوله إلى مجموعة من الإرشادات التي يمكن لآلة CNC فهمها. عادة ما تكون هذه التعليمات في شكل G - رمز ، وهي لغة برمجة تستخدم في تصنيع CNC.

2. توليد G - رمز

بمجرد استيراد التصميم إلى برنامج CAM ، ستحتاج إلى إنشاء رمز G -. يتيح لك برنامج CAM تعيين معلمات مختلفة ، مثل سرعة القطع ومعدل التغذية وعمق القطع. هذه المعلمات ضرورية لضمان سلامة وكفاءة عملية القطع. على سبيل المثال ، قد تؤدي سرعة القطع الأعلى إلى قطع أسرع ، ولكنها يمكن أن تتسبب أيضًا في ارتداء أداة القطع بسرعة أكبر.

فيما يلي مثال بسيط على G - رمز لقطع مستقيم:

G00 x0 y0 ؛ التحرك السريع لبدء موضع G01 x100 y0 F100 ؛ تحرك خطي إلى وضع النهاية بمعدل تغذية 100 مم/دقيقة

في هذا المثال ،G00هو أمر محدد سريع ،G01هو أمر استيفاء خطي ،xوذتمثل إحداثيات مسار القطع ، وويمثل معدل التغذية.

3. نقل G - رمز إلى جهاز CNC

بعد إنشاء الرمز G ، تحتاج إلى نقله إلى آلة قطع حجر CNC. يمكن القيام بذلك من خلال طرق مختلفة ، مثل استخدام محرك أقراص USB أو اتصال Ethernet أو منفذ تسلسلي. بمجرد نقل الرمز G ، يكون الجهاز جاهزًا للبدء في القطع.

تقنيات البرمجة المتقدمة

1.

تم تجهيز العديد من آلات قطع حجر CNC الحديثة بمحاور متعددة ، مثل 4 - محور أو 5 آلات المحور. يتيح Multi - Axis Machinining أنماط وأشكال قطع أكثر تعقيدًا. على سبيل المثال ، أ4 آلة منشار جسر محور CNCيمكن إجراء تخفيضات على طائرات متعددة في وقت واحد ، مما يتيح إنشاء أشكال ثلاثية الأبعاد معقدة في الحجر.

2. أدوات تحسين

يعد تحسين ToolPath جانبًا مهمًا لبرمجة CNC. من خلال تحسين ممر الأدوات ، يمكنك تقليل وقت القطع ، وتقليل ملابس الأدوات ، وتحسين جودة القطع. غالبًا ما يوفر برنامج CAM ميزات لتحسين Toolpath ، مثل توليد الأدوات التلقائي ، واكتشاف التصادم ، وتجميل المسار.

3. المحاكاة والتحقق

قبل بدء عملية القطع الفعلية ، من الجيد محاكاة الرمز G -. تتيح لك معظم برامج CAM محاكاة عملية القطع على شاشة الكمبيوتر ، مما يساعدك على اكتشاف أي أخطاء أو تصادمات محتملة. هذا يمكن أن يوفر الوقت والمواد عن طريق منع الأخطاء المكلفة.

استكشاف الأخطاء وإصلاحها والصيانة

1. أخطاء البرمجة الشائعة

تتضمن بعض أخطاء البرمجة الشائعة بناء جملة G - رمز ، وقيم إحداثي غير صحيحة ، وإعدادات المعلمة غير الصحيحة. إذا واجهت خطأ أثناء عملية القطع ، فإن الخطوة الأولى هي التحقق من الرمز G - لأي أخطاء. يمكنك أيضًا الرجوع إلى دليل مستخدم الجهاز أو الاتصال بفريق الدعم الفني للحصول على المساعدة.

2. صيانة الماكينة

تعد صيانة الماكينة العادية ضرورية لضمان الأداء الطويل المدى لآلة قطع حجر CNC. ويشمل ذلك تنظيف الماكينة ، وتزييت الأجزاء المتحركة ، والتحقق من أدوات القطع للارتداء والأضرار. باتباع إرشادات صيانة الشركة المصنعة ، يمكنك تمديد عمر الجهاز وتقليل مخاطر الأعطال.

خاتمة

تتطلب برمجة آلة قطع حجر CNC مجموعة من المعرفة التقنية والمهارات العملية والاهتمام بالتفاصيل. باتباع الخطوات الموضحة في هذه المدونة ، يمكنك تعلم كيفية برمجة آلة قطع حجر CNC بشكل فعال وتحقيق نتائج قطع الحجر عالية الجودة.

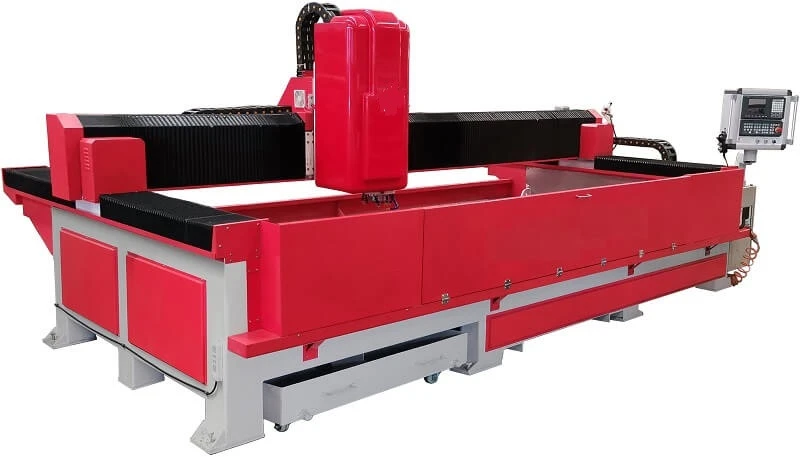

إذا كنت في السوق لآلة قطع أحجار موثوقة وعالية الأداء ، فلدينا مجموعة واسعة من المنتجات للاختيار من بينها ، بما في ذلكمنشار الجسر للبيع في كنداوآلة جهاز التوجيه الحجرية CNC لمقاومة العداد. نحن ملتزمون بتزويد عملائنا بأفضل المنتجات والخدمات. إذا كان لديك أي أسئلة أو ترغب في مناقشة متطلباتك المحددة ، فلا تتردد في الاتصال بنا للحصول على مفاوضات شراء.

مراجع

• "كتيب برمجة CNC" لبيتر سميد
• "CAD/CAM للمهندسين الميكانيكيين" بواسطة واين دبليو بيرد
• أدلة مستخدم الشركة المصنعة لآلات قطع حجر CNC
